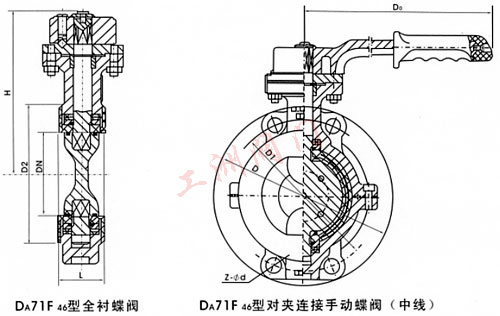

一、概述： 產品名稱：D71FS襯氟手動蝶閥 產品特點：對夾連接手動蝶閥,中線連接手動蝶閥,手動蝶閥 襯氟手動氣動的詳細資料：襯氟手動蝶閥,中線連接手動蝶閥,手動蝶閥 二、安裝圖：
三、D71FS襯氟手動蝶閥主要連接尺寸及重量： 公稱通徑 | 標準值 | 參考值 | DN（mm） | NPS（inch） | L | D | D1 | D2 | F | B | Z-Φd | Do | H | W（kg） | PN0.6（MPa） | 40 | 11/2 | 33 | 130 | 100 | 80 | 3 | 16 | 4-Φ14 | 160 | 140 | 2.5 | 50 | 2 | 43 | 140 | 110 | 90 | 3 | 16 | 4-Φ14 | 200 | 145 | 3.5 | 65 | 21/2 | 46 | 160 | 130 | 110 | 3 | 16 | 4-Φ14 | 250 | 155 | 4.5 | 80 | 3 | 46 | 182 | 150 | 125 | 3 | 18 | 4-Φ18 | 250 | 165 | 6 | 100 | 4 | 52 | 205 | 170 | 145 | 3 | 18 | 4-Φ18 | 250 | 180 | 7.5 | 125 | 5 | 56 | 235 | 200 | 175 | 3 | 20 | 8-Φ18 | 300 | 203 | 11 | 150 | 6 | 56 | 260 | 225 | 200 | 3 | 20 | 8-Φ18 | 300 | 225 | 16 | 200 | 8 | 60 | 315 | 280 | 255 | 3 | 22 | 8-Φ18 | 200* | 275 | 48 | 250 | 10 | 68 | 370 | 335 | 310 | 3 | 24 | 12-Φ18 | 200* | 315 | 60 | 300 | 12 | 78 | 435 | 395 | 362 | 4 | 24 | 12-Φ23 | 240* | 348 | 75 | 350 | 14 | 78 | 485 | 445 | 412 | 4 | 26 | 12-Φ23 | 240* | 415 | 82 | 400 | 16 | 102 | 535 | 475 | 462 | 4 | 28 | 16-Φ23 | 280* | 460 | 123 | 450 | 18 | 114 | 590 | 550 | 518 | 4 | 28 | 16-Φ23 | 280* | 500 | 150 | 500 | 20 | 127 | 640 | 600 | 568 | 4 | 30 | 16-Φ23 | 320* | 530 | 180 | 600 | 24 | 154 | 755 | 705 | 670 | 5 | 30 | 20-Φ25 | 320* | 610 | 225 | 700 | 28 | 165 | 860 | 810 | 775 | 5 | 32 | 24-Φ25 | 360* | 675 | 315 | 800 | 32 | 190 | 975 | 920 | 880 | 5 | 34 | 24-Φ30 | 360* | 805 | 385 | 900 | 36 | 203 | 1075 | 1020 | 980 | 5 | 36 | 24-Φ30 | 380* | 995 | 420 | 1000 | 40 | 216 | 1175 | 1120 | 1080 | 5 | 36 | 28-Φ30 | 400* | 1170 | 620 | 1200 | 48 | 254 | 1400 | 1340 | 1295 | 5 | 40 | 32-Φ34 | 400* | 1295 | 788 |
? 訂貨須知：
一、①襯氟手動蝶閥產品名稱與型號②襯氟手動蝶閥口徑③襯氟手動蝶閥是否帶附件二、若已經由設計單位選定公司的襯氟手動蝶閥型號，請按襯氟手動蝶閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
