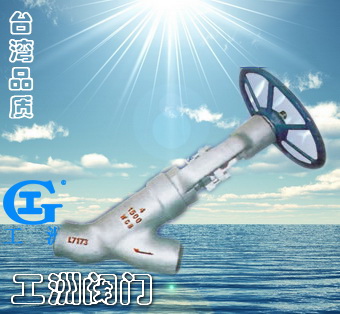

一、產品[直流式對焊截止閥]的詳細資料: 產品名稱：直流式對焊截止閥 產品特點：高溫高壓直流式對焊截止閥,直流式對焊截止閥,高溫高壓截止閥
二、主要零件材料： 零件名稱 | 材料牌號 | 閥體 | WCB | WC6 | WC9 | 活塞 | A105 | WC6 | WC9 | 閥蓋 | 25 | 12Cr1MoVA | 閥桿 | 1Cr17Ni2 | 20Cr1Mo1V1A | 密封環 | 05F | 05F | 柔性石墨 | 四開環 | 1Cr13 | 20CrMOIVIA | 填料 | BSP-600 | BSP-600 | 支架 | WCB | WCB | 閥桿螺母 | ZQAL9-4 | ZQAL9-4 |
三、應用規范： 1、設計制造JB3595規定
2、結構長度按JB3595規定或按用戶要求
3、連接端按JB3595規定或按用戶要求
4、閥門檢查和試驗按JB3595規定 四、訂貨號、尺寸和重量： 公稱通徑
DN（mm） | 尺寸（mm） | 重量（Kg） | L | D1 | Do | H | Lo | L1 | PN32（320） J565Y-320V型 | 80 | 390 | 64 | 120 | 750 | - | - | 121 | 100 | 480 | 108 | 185 | 870 | - | - | 212 | 125 | 533 | 132 | 218 | 995 | - | - | 312 | 150 | 610 | 166 | 245 | 1205 | - | - | 510 | 175 | 750 | 175 | 278 | 1565 | - | - | 708 | 200 | 762 | 200 | 290 | 1670 | - | - | 980 | 225 | 850 | 108 | 310 | 1705 | - | - | 1060 | 250 | 914 | 248 | 348 | 1870 | - | - | 1380 | 300 | 1041 | 300 | 430 | 2335 | - | - | 2824 | P54（140） J565Y-P54140V型 | 80 | 390 | 64 | 120 | 750 | - | - | 130 | 100 | 480 | 108 | 185 | 870 | - | - | 212 | 125 | 580 | 132 | 218 | 995 | - | - | 312 | 150 | 630 | 166 | 245 | 1205 | - | - | 510 | 175 | 750 | 175 | 278 | 1565 | - | - | 708 | 200 | 771 | 200 | 290 | 1670 | - | - | 980 | 225 | 850 | 108 | 310 | 1705 | - | - | 1060 | 250 | 930 | 248 | 348 | 1870 | - | - | 1380 | 300 | 1060 | 300 | 430 | 2335 | - | - | 2824 |
說明：凡按用戶要求的須在合同中寫明。 訂貨須知：
一、①直流式對焊截止閥產品名稱與型號②直流式對焊截止閥口徑③直流式對焊截止閥是否帶附件二、若已經由設計單位選定公司的直流式對焊截止閥型號，請按直流式對焊截止閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
